現場應用要求：1.室外有4臺RS485設備分別分布，現場通過單模光纖連接實現多機通信。

               2.通信距離最遠1200米左右。

　　　　　　　 3.通信速率在4800bps 。

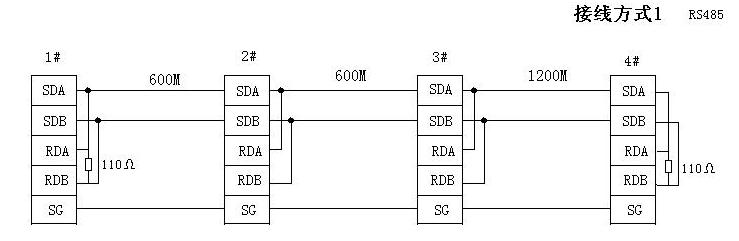

現場如圖：

現場如

   配電站的RS-485口為半雙工全雙工通用，所以圖中SDA（發送A）與RDA（接收A短接并且作為RS485的雙向信號A）、SDB（發送B）與RDB（接收B短接并且作為RS485的雙向信號B）。

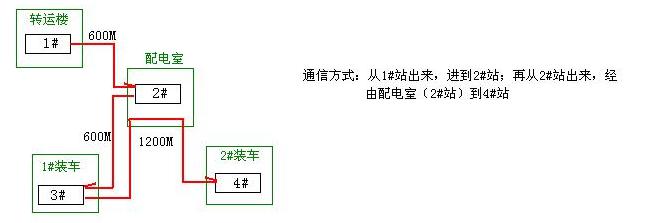

實際根據地形分布畫出的布線圖為：

波仕電子建議解決方案：

　　　　　　　　采用波仕OPT485S型RS232/485/光纖轉換器以及OPT35EXS型光纖中繼轉換器。

　　　　　　　　因?yàn)?/font>2#和3#有2路光纖所以建議選用OPT35EXS串口光纖中繼轉換器，而1#和4#建議選用OPT485S串口/光纖轉換器。選用光纖的好處是為了保證通信效果，避免外部環境電磁干擾的影響。轉換器的端子的A和B，分別接配電室端子板上的A（SDA+RDA）和B（SDB+RDB）。

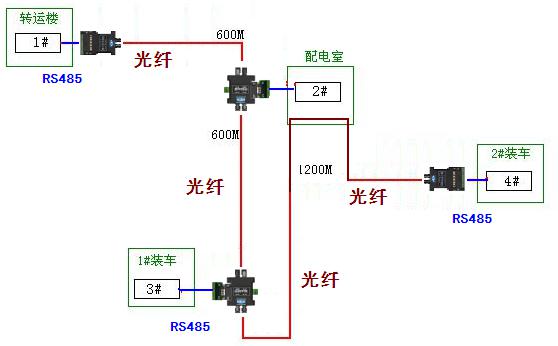

如圖：

               波仕OPT485S和OPT35EXS的主要性能參數如下：

波仕可以提供的其他解決方案：

　　　　　　　　　　　　　客戶實際上最終要實現的是多個RS485設備口的光纖遠距離多機通信，故使用OPT35EXS的地方也可以用2個OPT485S代替一個OPT35EXS。
